高解析多媒體影音介面（High Definition Multimedia Interface, HDMI）是一種在家電以及3C產品上相當普遍的影音傳輸介面，HDMI支援高解析度視訊以及多通道高傳真音訊，消費者可以從中獲得更好的影音體驗。同時HDMI也支援雙向傳輸?shù)腃EC（Consumer Electronics Control）功能，可以用來控制當下透過HDMI線纜連接在一起并支援CEC協定的裝置，另外也支援ARC（Audio Return Channel）功能，顯示器可以利用ARC的功能將聲音訊號透過同一條HDMI線纜回傳到家庭劇院等裝置，以減少多余線材的使用.

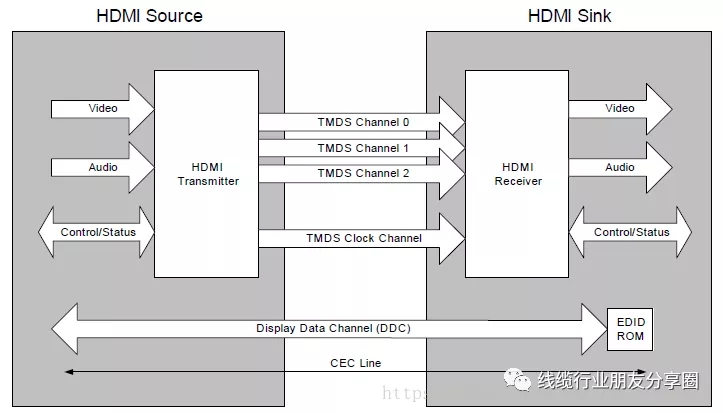

HDMI線纜是否符合使用者的需求取決于「線材」及「連接器」兩個部分。線材決定線纜的頻寬，對應到線纜傳送的最高解析度；連接器則決定線纜能夠連接的設備種類。HDMI線纜能傳輸?shù)馁Y料量取決于TMDS通道上時脈的速度，根據最高時脈上限的不同，可以分為下列四種不同的HDMI線纜規格：(1) Category 1 cable、(2) Category 2 cable、(3) Premium HDMI cable、(4) Category 3(48Gbps) cable，其中詳細的時脈規格如下：

?Category 1 cable: 最高支援的TMDS時脈為74.25MHz，頻寬為2.25Gbps，可傳輸720p/1080i 60Hz的影像.

?Category 2 cable: 最高支援的TMDS時脈為340MHz，頻寬為10.2Gbps，可傳輸4K2K 30Hz的影像.

?Premium cable: 最高支援的TMDS時脈為594MHz，頻寬為5.94Gbps，對應到HDMI 2.1的最高頻寬，可以傳輸4K2K 60Hz的影像.

?Category 3 cable: 除了TMDS模式之外，同時也支援FRL模式，頻寬最高可達48Gbps，可以傳輸8K 60Hz不經過壓縮處理的影像.

當HDMI從1.3版更新至1.4版時，新增加支援乙太網路功能，讓不同裝置透過其連接的HDMI線纜就能共享網路功能，不需要連接額外的網路線。如果支援此功能的線纜，會在名稱之后加注「附乙太網路」（with Ethernet）的字樣。

另外，針對「車用線纜」（Automotive）HDMI1.4b規范有其專有的定義。車用線纜由于使用上有其限制，因此支援的頻寬較低，最高時脈只到74.25MHz(Category 1 Automotive)，由于考慮到汽車內部環境通常比室內嚴苛許多，為了能夠承受顛簸、高低溫變化等各項因素，對連接穩定性、抗震、防潮等環境承受度都有一定要求，所以在連接器上會使用機構經過特別設計且尺寸較大的Type-E連接器。

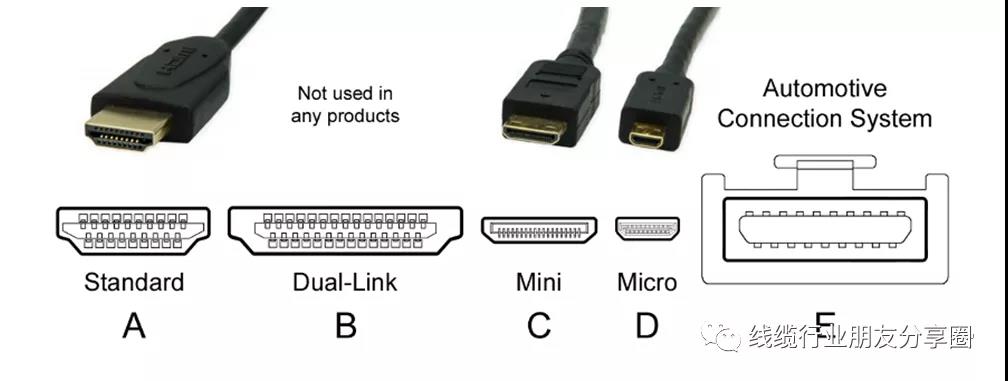

在連接器部分，HDMI協會共定義了下列五種：

?Type A

為市面上最常見的HDMI連接器種類，共設計有19pin，一般筆記型電腦、DVD播放器、電視、電腦螢?zāi)坏仍O(shè)備上都採用此種類。

?Type B

設計有29pin，頻寬為Type A的兩倍。理論上能夠傳輸WQXGA（2560×1600）的高解析度，但是當時的HDMI 晶片無法運作在那麼高的時脈速度，所以市面上并沒有產品採用。

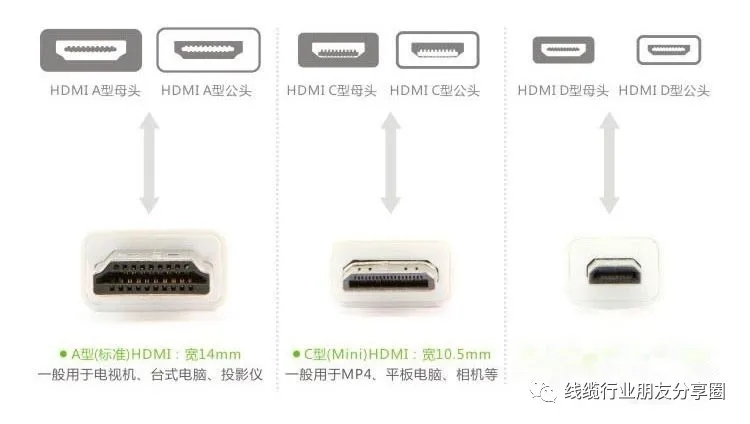

?Type C

又稱做mini-HDMI連接器，為19pin的設計，但針腳排列成單排，而且有著比Type A稍小的體積，有時候會在一些薄型筆記型電腦或是電腦螢?zāi)簧鲜褂谩?/span>

?Type D

又稱做micro-HDMI連接器，同樣為19pin的設計。Type D介面比Type C又縮小了大約一半的面積，很適合數位相機、平版電腦等以輕薄短小設計為訴求的可攜式裝置使用，有時候也會在筆記型電腦上看見。

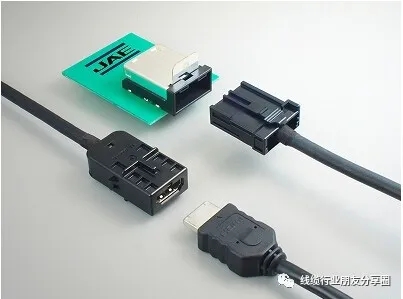

?Type E

此種類專為車用線纜設計，有與其他種類相同的19pin設計，差別在線纜相連的地方有著機械鎖的設計，能夠在車輛行進中確保連接的穩定性。是一般消費者在市面上不常見到的種類。

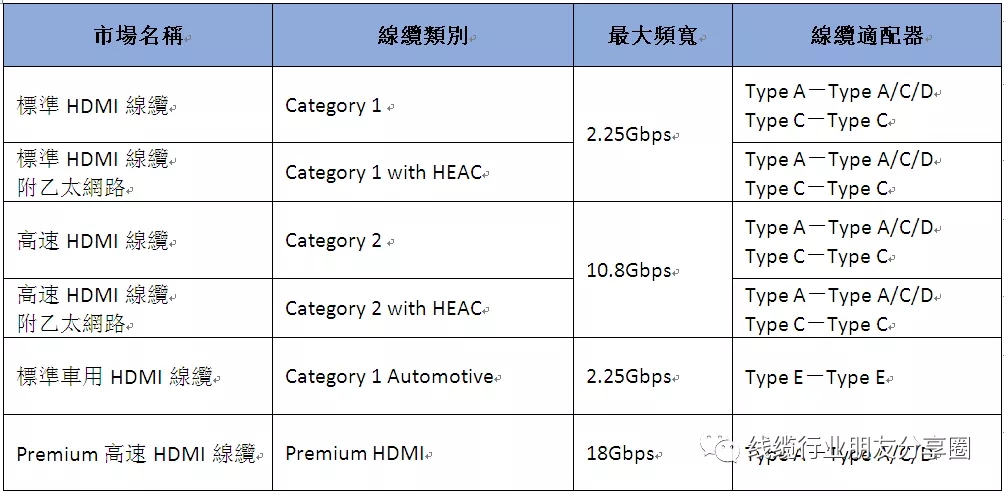

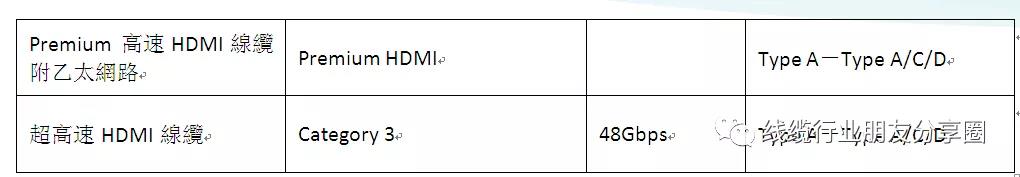

在HDMI的規格中，規范了了許多線纜及連接器的類型，如表(1)所示，其中Type B連接器由于規格設計上的定義，并沒有受到廠商的青睞，目前採用這類型連接器的產品在市面上是看不到的。目前市場上採用Type C及Type D連接器類型的產品并不普及，多少降低了廠商使用的意愿。最主要的原因還是，消費者在市面上購入的大都是採用Type A類型連接器的HDMI線纜，所以一般帶有Type C及Type D類型的裝置，必須再額外搭配適配器才能轉接上Type A線纜，額外的轉接需求會使消費者在使用上覺得不方便。

在2013年HDMI 2.0規格發佈之后，HDMI介面能夠乘載的最大頻寬來到了18Gbps，將近HDMI 1.4時期10.2Gbps的兩倍。但是HDMI 2.0的規格當中并沒有新增線纜規格，因此并不存在坊間俗稱的「HDMI 2.0線纜」。

在短距離的訊號傳輸，訊號衰減尚不明顯，理論上選用品質較好的高速HDMI 線纜就能夠滿足HDMI 2.0的頻寬，但是隨著不同的應用出現，造成距離的增加，甚至超過5公尺以上，此時訊號衰減造成的影響就會逐漸明顯。

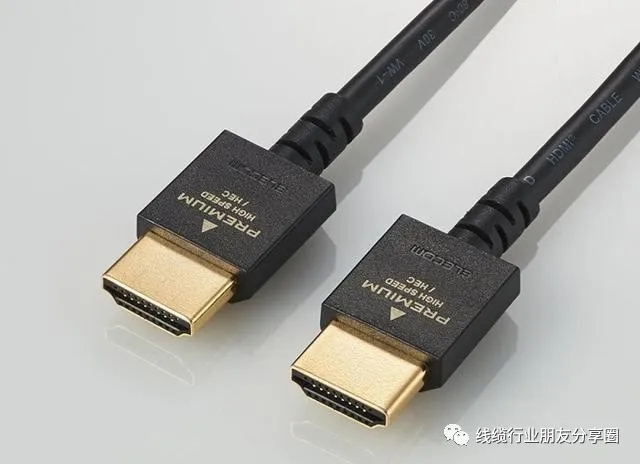

對此，HDMI協會提出了「Premium HDMI Cable Certification Program」，除了針對18Gbps訊號有眼圖測試來確保訊號品質，還規范有電磁干擾（EMI）測試，確保線纜不會釋放或是接收過多的雜訊，減少訊號傳輸時的雜訊干擾，有助于較長距離的傳輸。通過認證的線纜，廠商將可以購買附有專屬Q(mào)R Code的防偽標籤。并且可以根據是否附加乙太網路功能在產品外盒上加注。
